Klíma- és légtechnika




          a rajtuk átáramló levegő mennyiségét  milyen  fojtást  fognak  okozni.  Így  ha  jainkban egyre fontosabb energiaha-
          állandó értéken tartják, függetlenül a  szükséges, célszerű a lesugárzott zajok  tékonyság is. Az igényeknek megfelelő
          rendszer nyomáskülönbségének vál-  ellen hangelnyelő burkolatot választani,  szabályozással jelentős pénzt és ener-
          tozásától.  Teszik  ezt  segédenergia  illetve az áramlási zajok csillapítására  giát  takaríthatunk  meg,  ami  fontos
          nélkül, mechanikus működéssel. Fel-  hangcsillapítót.              az üzemeltetőnek is, és a környezet-
          adatuk megegyezik a fojtószelepekével,                             védelem  szempontjából  sem  elha-
          de a rendszerben uralkodó nyomás-  A CAV-szabályozók esetében van egy  nyagolható. A VAV-szabályozók min-
          különbség változását követve szabá-  minimális  nyomáskülönbség,  amely  den  esetben  motoros  működésűek,
          lyoznak.                         ahhoz szükséges, hogy egyáltalán mű-  és érzékelővel vannak ellátva, amely
                                           ködjenek. Ez általában olyan alacsony  az átáramló levegő mennyiségét méri.
          A  CAV-szabályozók  úgy  működnek,  érték  (5-10  Pa),  hogy  minden  rend-
          hogy egy rugó előfeszítésével a sza-  szerben biztosítható, de alacsony nyo-  A VAV-szabályozókat alapvetően két
          bályozólapot  zárni  igyekszünk,  az  máskülönbségű,  pl.  fan-coilos  rend-  üzemmódban használhatjuk: légmeny-
          áramló levegő pedig azt nyitni akarja.  szereknél fontos figyelembe venni.    nyiség  és  nyomáskülönbség  szabá-
          A két ellentétes erő úgy változik, hogy                            lyozására. A következőkben ezt a két
          az átáramló levegő mennyisége a nyo-  A CAV-szabályozókat elláthatjuk mo-  szabályozási módot tárgyaljuk meg.
          máskülönbség változásától függetlenül  torral is, ekkor kettő vagy több állapot
          mindig álladó értékű lesz. A CAV-sza-  között távolról át tudjuk állítani őket. Légmennyiség szabályozása
          bályozók esetében mindegyik méret-  Fontos azonban tudni, hogy lezárásra  Elterjedtebb és egyszerűbb szabályo-
          hez tartozik egy szabályozási tarto-  nem  alkalmasak,  ugyanis  nincs  köz-  zási mód a légmennyiség-szabályozás,
          mány, amelyben használhatók. A sza-  vetlen kapcsolat a beállítótárcsa és a  amikor az alapjel értékét az igénynek
          bályozási tartományon kívül nem ké-  szabályozólap között, „csak” egy rugó  megfelelő  szenzor  szolgáltatja.
          pesek  szabályozni.  Minden  gyártó  előfeszítését állítjuk.       Az alapjel érkezhet hőmérséklet-ér-
          gyártmányismertetőjében megtalál-
          ható az egyes szabályozók szabályo-
          zási tartománya. A szabályozókat ál-
          talában úgy méretezzük, hogy a sza-
          bályozási tartomány 2/3-ánál legyen                   C
          az aktuális szabályozott légmennyiség,
          mert így van még tartalék, ha növelni
          kell a légmennyiséget, és nem okoz                                         e
          zajt a szelep. A CAV-szabályozók pon-
          tossága az áramlási sebesség emel-                         c
          kedésével egyre jobb, azonban minél
          magasabb az áramló levegő sebes-
          sége,  annál  zajosabb  a  szabályozó.
          A 2/3-os érték egy optimális pontos-
          ságot biztosít, és nem okoz jelentős                                  d
          zajt a rendszerben.
                                                     Tartandó érték (bemenő jel)
                                           c Nyomás távadó d Légmennyiség szabályozó e Állítómotor
          A CAV-szabályozók beállítása mindig
          a beépítés helyén történik. A besza-

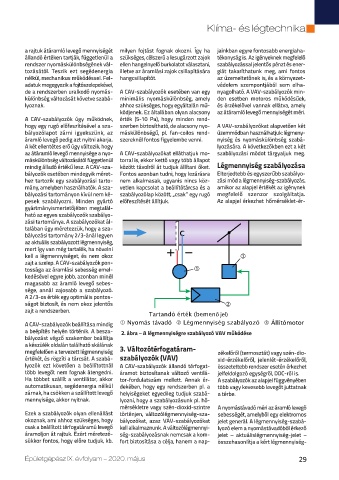

                                            2. ábra – A légmennyiségre szabályozó VAV működése
          bályozást végző szakember beállítja
          a készülék oldalán található skálának  3. Változótérfogatáram-
          megfelelően a tervezett légmennyiség                               zékelőről (termosztát) vagy szén-dio-
          értékét, és rögzíti a tárcsát. A szabá- szabályozók (VAV)          xid-érzékelőről,  jelenlét-érzékelőről,
          lyozók  ezt  követően  a  beállítottnál  A CAV-szabályozók állandó térfogat-  összetettebb rendszer esetén érkezhet
          több levegőt nem fognak átengedni.  áramot  biztosítanak  változó  ventilá-  jelfeldolgozó egységről, DDC-ről is.
          Ha  többet  szállít  a  ventilátor,  akkor  tor-fordulatszám  mellett.  Annak  ér-  A szabályozók az alapjel függvényében
          automatikusan, segédenergia nélkül  dekében, hogy egy rendszerben pl. a  több vagy kevesebb levegőt juttatnak
          zárnak, ha csökken a szállított levegő  helyiségeket egyedileg tudjuk szabá-  a térbe.
          mennyisége, akkor nyitnak.       lyozni, hogy a szabályozásunk pl. hő-
                                           mérsékletre vagy szén-dioxid-szintre  A nyomástávadó méri az áramló levegő
          Ezek a szabályozók olyan ellenállást  történjen,  változólégmennyiség-sza-  sebességét, amelyből egy elektromos
          okoznak, ami ahhoz szükséges, hogy  bályozókat,  azaz  VAV-szabályozókat  jelet generál. A légmennyiség-szabá-
          csak a beállított térfogatáramú levegő  kell alkalmaznunk. A változólégmennyi-  lyozó elem a nyomástávadóból érkező
          áramoljon át rajtuk. Ezért méretezé-  ség-szabályozásnak nemcsak a kom-  jelet  –  aktuálislégmennyiség-jelet  –
          sükkor fontos, hogy előre tudjuk, kb.  fort biztosítása a célja, hanem a nap-  összehasonlítja a kért légmennyiség-
