Broen Ballomax Gömbcsapok az Ezer-Ker Kft-től PDF Nyomtatás E-mail
Az Ezer-Ker Kft. kézenfekvő megoldást kínál a minőségre: Broen Ballomax Gömbcsapok a fűtési és gázszolgáltatási rendszerekhez.

BALLOMAX®
A megbízható konstrukció

A BALLOMAX gömbcsapok a piac minden követelményének figyelembe vételével készülnek, különböző csatlakozásokra és anyagokra méretezve. DN10-től DN500-ig terjedő átmérővel rendelkeznek. A gömbcsapok a következő típusú csatlakozással készülnek: menetes, hegtoldatos, karimás és ezek kombinációi.

ezerkballo

A Ballomax gömbcsapokat olyan technológiával gyártják, amely garantálja a megfelelő csatlakozást és a gömbcsapok kiváló minőségét. Minden BALLOMAX gömbcsap teljes körű ellenőrzésen esik át a hibátlan minőség elérése érdekében.

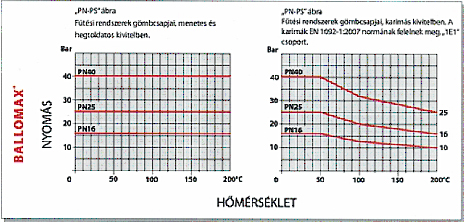

Maximálisan megengedett nyomás és hőmérséklet diagram

ezerkballony

ezerkballom

1. Kar
2. Anyacsavar kupak /anyaga St 1.0715/
3. Rögzítő csapszeg
4. Közbenső gyűrű
5. Tengely /anyaga St 35/
6. O-gyűrű /EPDM/
7. Tömítő gyűrű
8. Közdarab /1.4305/
9. Védőgyűrű /RTFE + 20% C/
10. Gömb /X6CrNi18-10/
11. Ülékgyűrű /anyaga PTFE +20% C/
12. Támasztó gyűrű /X6CrNi18-10/
13. Támasztó rugó /1.1248/
14. Ház /P235GH/

Amikor a pontosság alapszabály

A BALLOMAX háromféle tengelyhosszúsággal készül:
– standard
– magasított /szigetelésre/
– hosszú /előszigetelt csőrendszerbe való beszereléshez/

Az ülékgyűrű a BALLOMAX gömbcsapokban teflonból készül, 25%-os széntartalommal, aminek következtében jól illeszkedik a gömb felületére.
A tengelyt 2db O-gyűrű tömíti, EPDM és Viton.
Alulról RTFE +C védőgyűrű helyezkedik el, amely szintén tömítési funkciót lát el.
A BALLOMAX gömbcsap legfontosabb része a gömb, amely nagy pontossággal, rozsdamentes acélból készül. A gömb eltérése csiszolás után csak néhány mikron lehet.
